Android 入门篇之 RecycleView 组件的使用

我想要说 ​

RecycleView 它是一个多种视图的总称,它可以展示像我上个月学习到的 ListView、GirdView,还有探索的瀑布流、各种布局混杂在一起。之前在了解 RecycleView 的时候,它也确实能做到。不过最近我在做一个入门的 APP ,发现就是横向的 ListView 无法直接去实现,然后发现 RecycleView 就能够去实现我想要的布局,才发现 RecycleView 的重要性。

不过 RecycleView 的灵活程度也特别的高,视图的复用管理程度也很高,难度可能会高一些,自己实现想要的布局还需要多花费一些时间的学了大概两三周的 Android 发现绝大部分都是需要去自己继承类来重写某些方法,也相当于是对 java 面向对象开发基础部分的一个复习吧。感觉 RecycleView 的内容会有一些多,所以记录的内容也会很多。

目前学习了三种布局方式:LinearLayoutManager、GridLayoutManager 和 StaggeredGridLayoutManager。将会主要以这三种布局管理进行说明。

好啦,现在正式开始吧。

开始的前提 ​

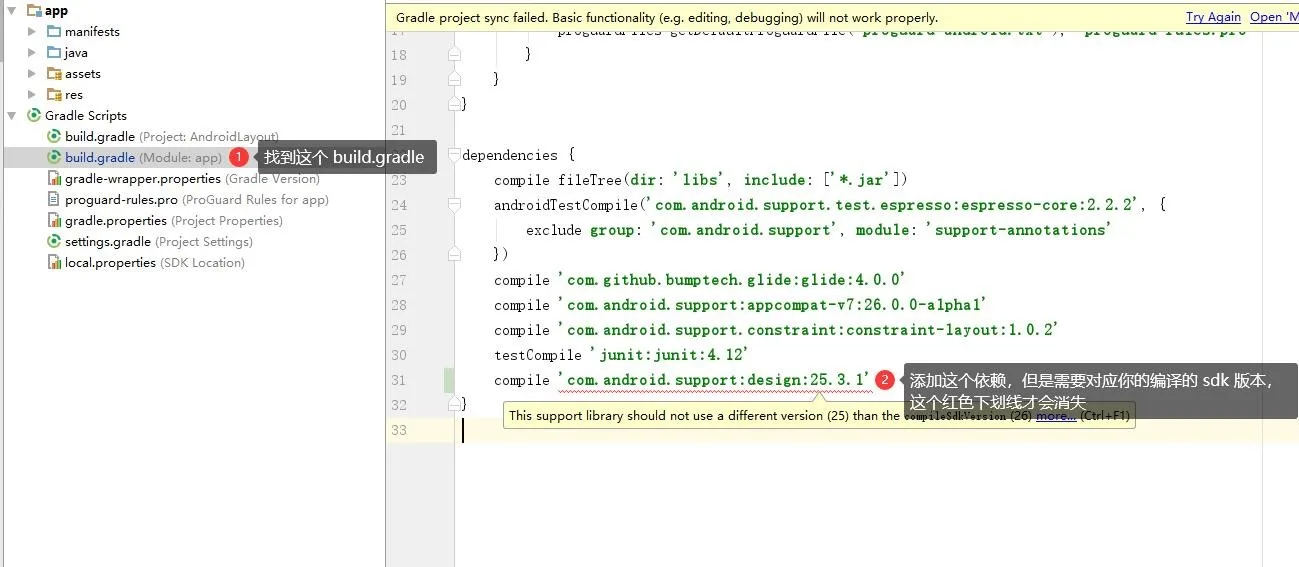

在开始 RecycleView 的学习之旅之前,在 build.gradle 中添加一下依赖

gradle
compile 'com.android.support:design:26.0.1'

注意:第一位的 26 对应的是 compileSdkVersion 的版本号。

可能出现的问题 ​

RecyclerView 相关 ​

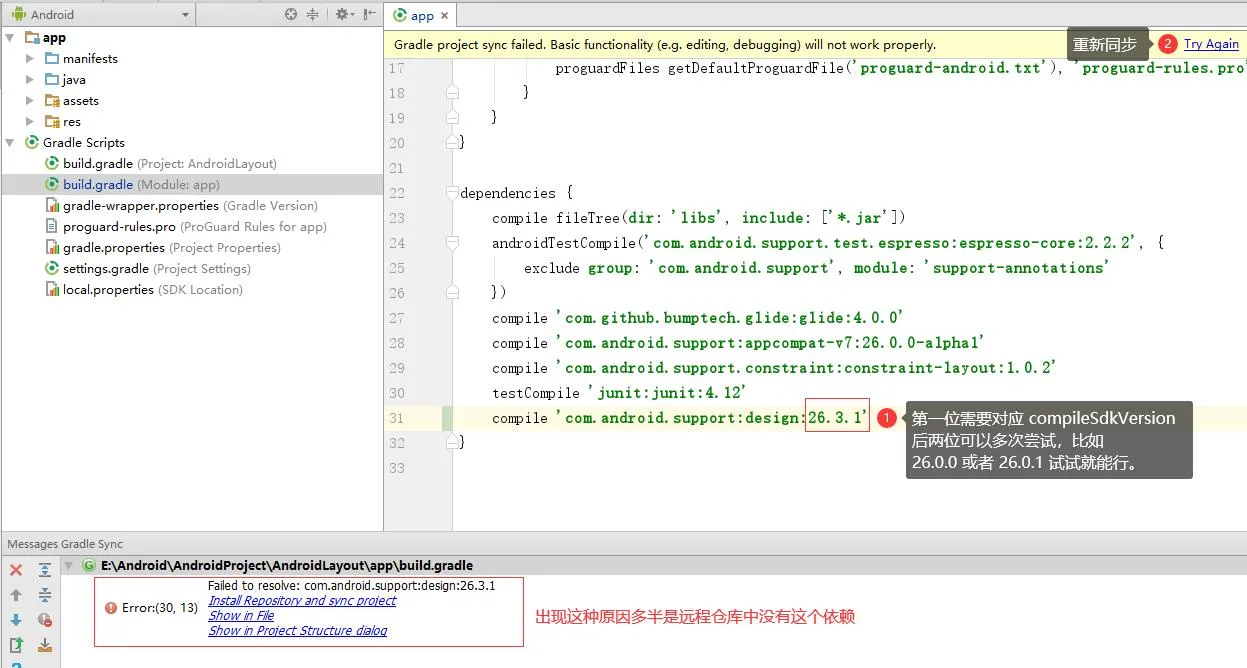

在重新编译的时候发现找不到,可以参考以下的解决办法 通过修改版本号的后两位应该能够解决此问题。

OOM 问题 ​

OOM,也就是 Out of memory,即内存超出。

当使用图片和 addItemDecoration 方法时可能会导致内存溢出,目前还没有找到具体的解决办法。但是为了学习 RecyclerView 暂时在使用 List 布局时使用

唯一的解决办法就是在使用图片时不使用 addItemDecoration 方法

可能出现的错误如下

02-19 10:50:44.230 4504-4787/top.bestguo.androidlayout E/Bitmap: OOM allocating Bitmap with dimensions 15859853 x 15895097

2 月 20 号,好吧,我知道我哪里有问题了。要正确的获取配置文件的像素单位需要用以下方法获取😭😭😭,这样就不会出现 OOM 的问题了。

java
getResources().getDimensionPixelOffset(R.dimen.xxx);

这也是导致出现 OOM 的原因,不排除有其它的可能导致 OOM 错误的发生。

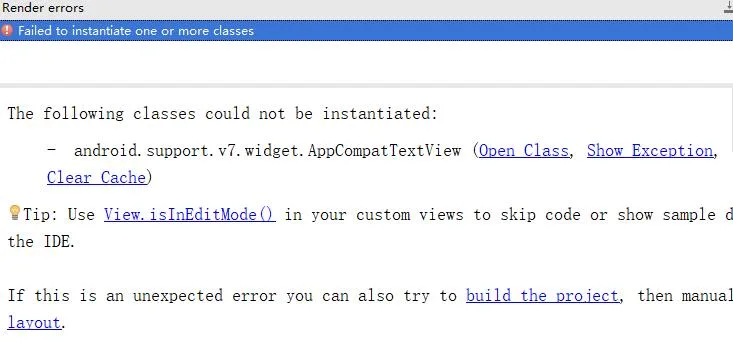

AppCompatTextView 无法实例化 ​

在 RecyclerView 的依赖导入进来,可能会爆出以下错误,虽然会出现 AppCompatTextView 无法实例化的情况,在经过测试的时候这并不会影响到程序的正常运行 所以,直接不管它。😜😜😜

RecyclerView 方法介绍 ​

在学习时,我学习到 RecyclerView 的三种方法

setLayoutManager 方法 ​

参数:LayoutManager 该方法用于设置哪种类型的布局,通过实例化布局类的方式来创建布局。

下面将会介绍三种布局管理类。到后面厉害的话,你就直接写一个自己个 LayoutManager 出来,~给我们这群懒人用(bushi)~

setAdapter 方法 ​

在学习 RecyclerView 之前,我们已经使用过这个方法。并且还是继承了 BaseAdapter 这个方法,然后还自己写了一个 ViewHolder。Adapter 是用来将数据展示到 item 当中的,ViewHolder 就是将每一个 item 中的组件给封装起来,用于后续调用的。

但是,在这里面,我们不能够继承自 BaseAdapter,那要写很多东西。我们需要继承自 RecyclerView.Adapter 这个抽象类,该抽象类在 RecyclerView 的内部,所以是内部类,而且还是带泛型的,该类的泛型必须是继承自 Recycler.ViewHolder 类的。所以我们自己创建 ViewHolder 类时还需继承自该类。

需要实现的方法有这三个:

java
class XXXAdapter extends RecyclerView.Adapter {
    @Override
    public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        return null;
    }

    @Override
    public void onBindViewHolder(RecyclerView.ViewHolder holder, int position) {

    }

    @Override
    public int getItemCount() {
        return 0;
    }
}

继承自 ViewHolder 的时候,写法和之前自己写 ViewHolder 有些差别

java
private class LinearViewHolder extends RecyclerView.ViewHolder {

    // StatementComponent......

    LinearViewHolder(View itemView) {
        super(itemView);
        // findViewToDo......
    }
}

后续的写法将在示例中详细的解释

setItemDecoration ​

这个方法用于设置 item 的样式,不过我只学习到利用这个来实现边框🤭🤭🤭,后面在研究的时候将会单独的写一篇日志,做一些好玩的东西出来。但是也正是因为设置了这个才导致了内存不足的问题。害,这个问题后续在解决吧。

布局管理类介绍 ​

LinearLayoutManager ​

这是一个线性布局的管理类

构造方法 ​

它有两种常用的构造方法

方法说明
public LinearLayoutManager(Context context)一个参数,传入当前的 Activity 对象,默认是垂直且顺序的排列下来。
public LinearLayoutManager(Context context, int orientation, boolean reverseLayout)除了可以传递 Activity 还能指定是水平排列和竖直排列,还能指定是否逆序。

在指定水平或者垂直的方式时,这些布局管理类中都有 2 个常量用来指定是否垂直和水平,水平布局就是按照 XXXManager.HORIZENTAL 的格式,垂直布局就是 XXXManager.VERTICAL 的格式

它的展示效果和之前学习的 ListView 的效果是一样的。不过它比 ListView 更厉害,这可以水平排列的。在没有 RecyclerView 之前需要引入第三方的包来使得 ListView 横向排列,现在有了这个是非常方便的。

GridLayoutManager ​

这是一个网格布局的管理类,它有两种常用的构造方法。不过查看源码发现它是继承自 LinearLayoutManager 类的,嘻嘻。

构造方法 ​

它也具有两种构造方法。

方法说明
GridLayoutManager(Context context, int spanCount)两个参数,传入当前的 Activity 对象并且指定一行几列,默认是垂直且顺序的排列下来。
public GridLayoutManager(Context context, int spanCount, int orientation, boolean reverseLayout)除了可以传递以上参数以外,还能指定水平和垂直的方式,以及是否逆序

第二个构造方法也就是 LinearLayoutManger 中的大同小异。

StaggeredGridLayoutManager ​

这是瀑布流的一个管理类,不过它的本意并不是瀑布,而是错开的网格布局。瀑布流在 app 中特别常见,比如我们的淘宝,拼多多这种电商 app 中就使用了这种瀑布流的布局形式。

构造方法 ​

它具有一种构造方法。

方法说明
StaggeredGridLayoutManager(int spanCount, int orientation)两个参数,一个指定一行几列,另一个指定排列方式。

不过很遗憾,RecyclerView 并不像 ListView 和 GridView 一样有点击事件。不过没关系,我们可以自己创造一个点击事件。利用接口回调的方式自己写一个点击事件的方法。

示例 ​

以下的示例展示出 LinearLayoutManager、GridLayoutManager 和 StaggeredGridLayoutManager 三种布局的效果

示例1 ​

布局文件 ​

展示线性布局的文件 ​

该 activity 的布局文件的内容非常简单,里面是一个 RecyclerView 标签

对应的 activity_linear_recycler_view.xml 如下

xml
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.v7.widget.RecyclerView
        android:background="#eee"
        android:id="@+id/rv_list"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"/>

</RelativeLayout>
item 布局文件 ​

在 item 中,我给它放了一个简单的 TextView 来放置 item 中的样式

xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="#fff">

   <TextView
        android:id="@+id/tv_recycle_item"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="10dp"
        android:text="测试文字"
        android:textColor="@color/colorBlack"
        android:textSize="20sp"/>

</LinearLayout>

java 代码 ​

Activity 代码 ​

获取到 RecyclerView 这个组件时,这两个步骤是必须的,顺序可以打乱。

  1. 设置布局管理类
  2. 设置 Adapter

可选步骤 3. 设置偏移量等布局方式

代码如下

java
public class LinearRecyclerViewActivity extends AppCompatActivity {

    private RecyclerView rv_list;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_linear_recycler_view);

        rv_list = findViewById(R.id.rv_list);
        // 添加布局管理器,这里添加的是线性布局管理器,默认为竖直方向
        // rv_list.setLayoutManager(new LinearLayoutManager(this));
        // 将其设置成水平方向,默认不逆序展示
        rv_list.setLayoutManager(new LinearLayoutManager(this, LinearLayoutManager.HORIZONTAL, false));
        // 添加一个 Adapter 用于渲染全部的 item
        rv_list.setAdapter(new LinearAdapter(this));
        // 添加一个 Decoration
        rv_list.addItemDecoration(new MyDecoration());

    }
}

以上的代码指定了一个 LinearLayoutManager 的布局管理类,传入当前的实例对象,设置为水平摆放且不设置为逆序。 设置的 Adapter 需要我们继承自 RecyclerView.Adapter 类,该类是 RecyclerView 中的内部类。

在重写 Adapter 之前,我们需要自己写一个 ViewHolder,并且继承自 RecyclerView.ViewHolder。本示例自己写了一个 LinearViewHolder 类

相关的代码如下:

java
// 自定义 LinearViewHolder
class LinearViewHolder extends RecyclerView.ViewHolder {

    private TextView textView;

    LinearViewHolder(View itemView) {
        super(itemView);
        textView = itemView.findViewById(R.id.tv_recycle_item);
    }

    TextView getTextView() {
        return textView;
    }
}

自定义 ViewHolder 完成之后,此时我们需要继承一个 RecyclerView.Adapter,本示例中自己编写了 LinearAdapter 类。

代码如下:

java
// 新建的 Adapter
class LinearAdapter extends RecyclerView.Adapter<LinearViewHolder> {

    private Context context;

    LinearAdapter(Context context){
        this.context = context;
    }

    @Override
    public LinearViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        // 将 layout_list_recycler_item.xml 布局文件填充到 RecyclerView 中。
        return new LinearViewHolder(LayoutInflater.from(context).inflate(R.layout.layout_list_recycler_item, parent, false));
    }

    @Override
    public void onBindViewHolder(LinearViewHolder holder, final int position) {
        holder.getTextView().setText("菜单选项_" + position);
        holder.itemView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(LinearRecyclerViewActivity.this, "点击了第 " + position + " 项", Toast.LENGTH_SHORT).show();
            }
        });
    }

    // 设置多少个 item
    @Override
    public int getItemCount() {
        return 20;
    }
}

onCreateViewHolder 方法中将我们自己写好的 LinearViewHolder 类实例化出去即可,同时也能够使用 ViewType 来返回不同的 ViewHolder 实现更加复杂的布局方式。

onBindViewHolder 方法就是给对每一个 item 项进行设置。比如以上的示例,可以设置字体,设置一个点击的监听事件等等。

getItemCount 方法是返回多少个 item。

自己创建了一个 Decoration,在此之前,设置了一个灰色的背景色。通过偏移量将灰色的背景展示出来,从而使用户感受到一种错觉,感觉就是有边框一样。 代码如下:

java
// 创建一个自己的 Decoration
class MyDecoration extends RecyclerView.ItemDecoration {
    // 设置偏移量
    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);
        outRect.set(0, 0, 0, getResources().getDimensionPixelOffset(R.dimen.divideHeight));
    }
}

运行效果 ​

示例2 ​

示例 2 和 示例 3 都差不多,继承的 Adapter 和 ViewHolder 都是来自 RecyclerView 中的内部类,很多部分,很多写法其实都是大同小异的。后面的布局方式也就不详细介绍了。

布局文件 ​

展示网格布局的文件 ​

activity_grid_recycler_view.xml

xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/colorGray">

    <android.support.v7.widget.RecyclerView
        android:id="@+id/recycler_view_grid"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</LinearLayout>
item 布局文件 ​
xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <ImageView
        android:id="@+id/header"
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="@color/colorAccent"
        android:scaleType="centerCrop"/>

    <TextView
        android:padding="7dp"
        android:id="@+id/name"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="测试文字"
        android:textSize="14dp"
        android:gravity="center"/>

</LinearLayout>

java 代码 ​

Activity 代码 ​

当前示例中使用的 GridLayoutManager 类,传入了当前的 Activity 类,还指定了一行 3 列。如果有逆序和水平的需要,使用 HORIZENTAL 常量、设置成 true 即可

java
public class GridRecyclerViewActivity extends AppCompatActivity {

    private RecyclerView recyclerView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_grid_recycler_view);

        recyclerView = findViewById(R.id.recycler_view_grid);
        recyclerView.setLayoutManager(new GridLayoutManager(this, 3));
        recyclerView.setAdapter(new GridRecyclerViewAdapter(this));
        recyclerView.addItemDecoration(new RecyclerView.ItemDecoration() {
            @Override
            public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
                super.getItemOffsets(outRect, view, parent, state);
                int gap = getResources().getDimensionPixelOffset(R.dimen.space);
                outRect.set(gap, gap, gap, gap);
            }
        });
    }

}
Adapter 代码 ​
java
public class GridRecyclerViewAdapter extends RecyclerView.Adapter<GridRecyclerViewAdapter.GridViewHolder> {

    private Context context;

    @Override
    public GridRecyclerViewAdapter.GridViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        return new GridViewHolder(LayoutInflater.from(context).inflate(R.layout.layout_grid_item, parent, false));
    }

    @Override
    public void onBindViewHolder(GridRecyclerViewAdapter.GridViewHolder holder, final int position) {
        // 加载网络图片
        Glide.with(context).load("http://www.topacg.com/wp-content/uploads" +
                "/2020/03/frc-11c619718c036bf579c246cdd07e6d77.jpeg").into(holder.imageView);
        holder.textView.setText("灶门祢豆子");
    }

    @Override
    public int getItemCount() {
        return 20;
    }

    class GridViewHolder extends RecyclerView.ViewHolder {

        ImageView imageView;
        TextView textView;

        public GridViewHolder(View itemView) {
            super(itemView);
            imageView = itemView.findViewById(R.id.header);
            textView = itemView.findViewById(R.id.name);
        }
    }
}

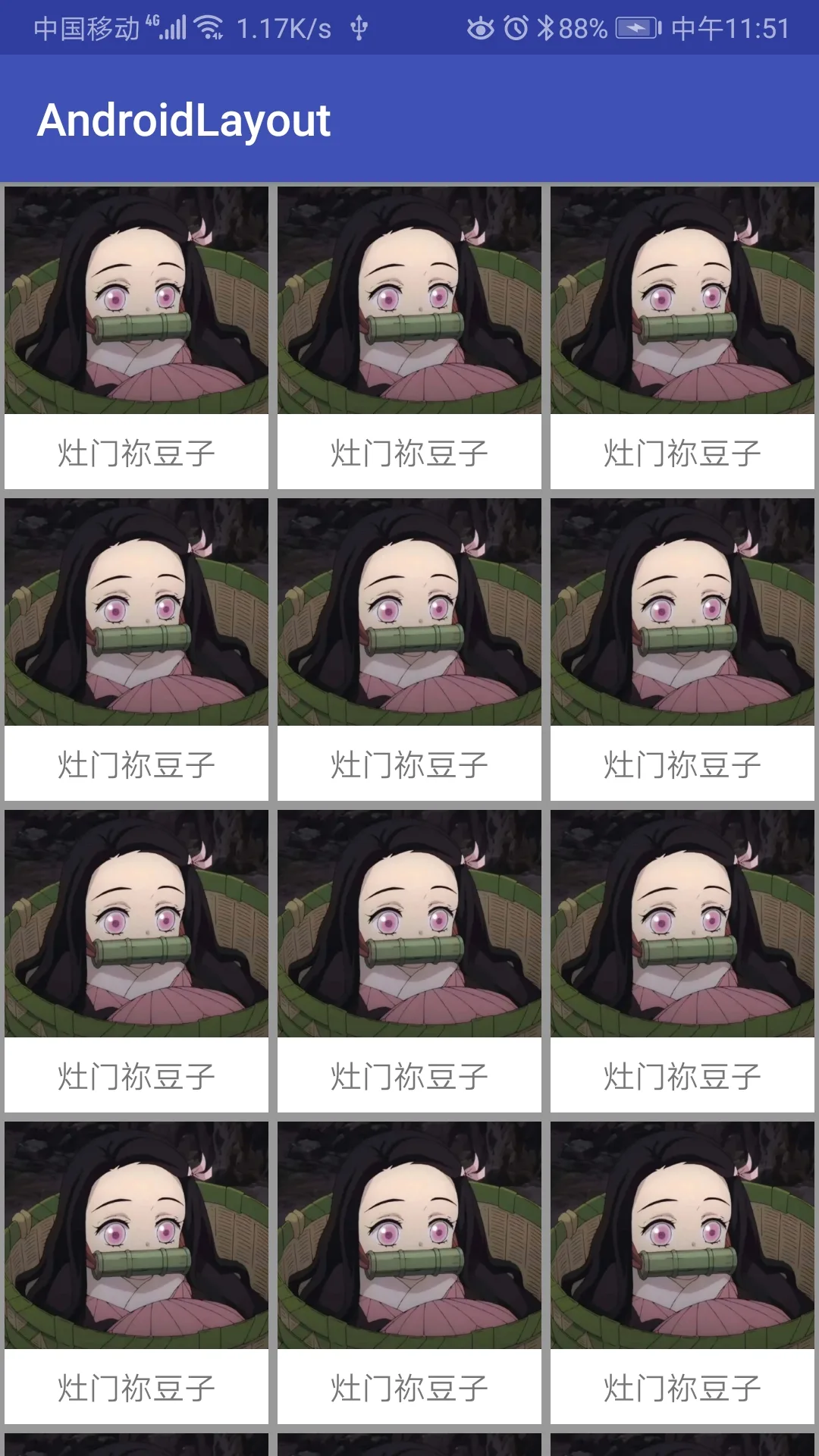

运行效果 ​

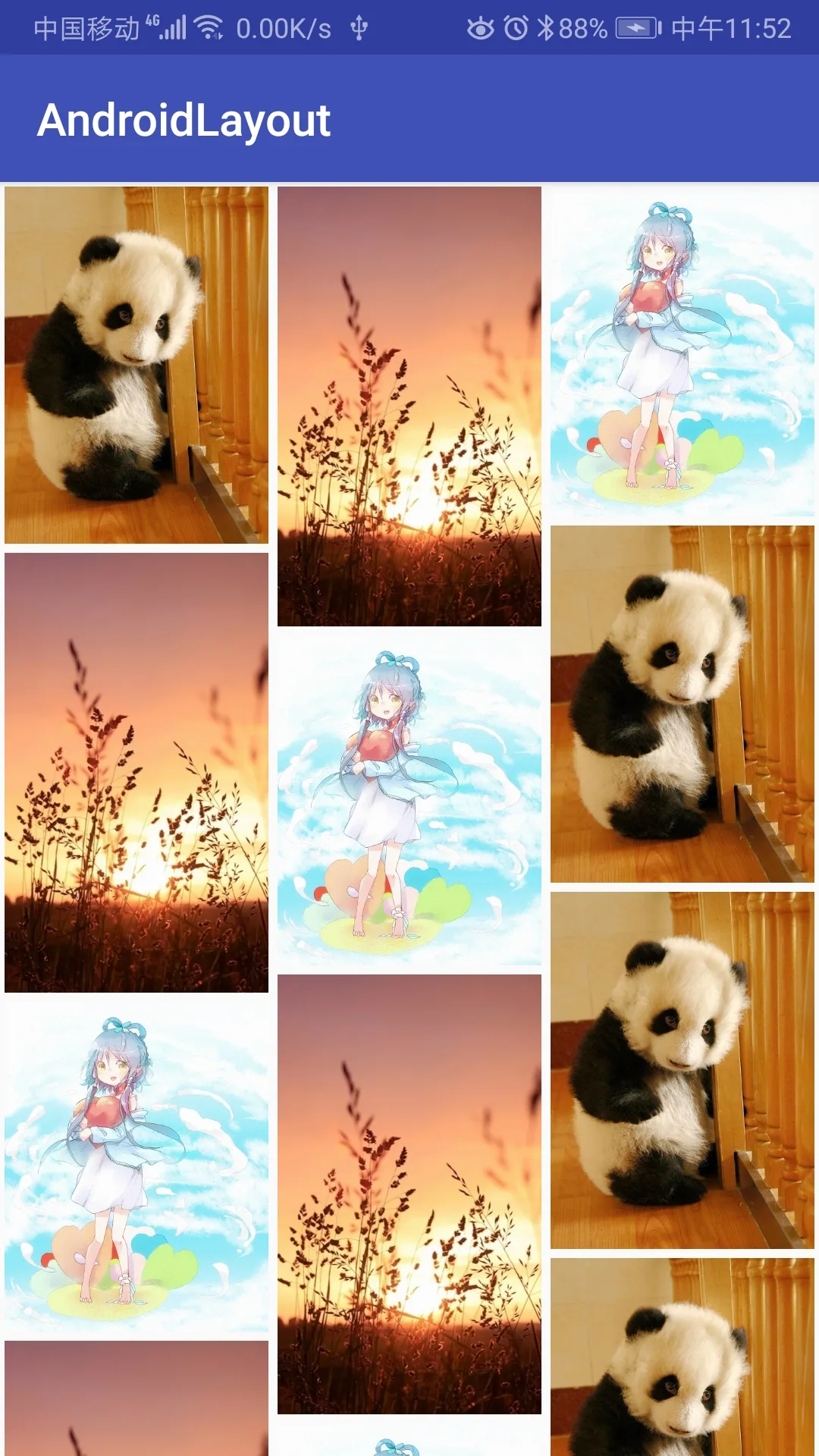

示例3 ​

布局文件 ​

展示瀑布流布局的文件 ​

activity_pu_recycler_view.xml

xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/colorGray">

    <android.support.v7.widget.RecyclerView
        android:id="@+id/recycler_view_pu"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</LinearLayout>
item 布局文件 ​
xml
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <ImageView
        android:id="@+id/image_asd"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

</LinearLayout>

java 代码 ​

Activity 代码 ​

当前示例中使用的 GridLayoutManager 类,指定了一行 3 列,设置成垂直的瀑布流效果。如果有水平的需要,使用 HORIZENTAL 常量即可

java
public class PuRecyclerViewActivity extends AppCompatActivity {

    private RecyclerView recyclerView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_pu_recycler_view);

        recyclerView = findViewById(R.id.recycler_view_pu);
        recyclerView.setLayoutManager(new StaggeredGridLayoutManager(3, StaggeredGridLayoutManager.VERTICAL));
        recyclerView.setAdapter(new PuAdapter(this));
        recyclerView.addItemDecoration(new RecyclerView.ItemDecoration() {
            @Override
            public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
                super.getItemOffsets(outRect, view, parent, state);
                int gap = getResources().getDimensionPixelOffset(R.dimen.space);
                outRect.set(gap, gap, gap, gap);
            }
        });
    }
}
Adapter 代码 ​
java
public class PuAdapter extends RecyclerView.Adapter<PuAdapter.PuViewHolder> {

    private Context context;

    public PuAdapter(Context context) {
        this.context = context;
    }

    @Override
    public PuViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        return new PuViewHolder(LayoutInflater.from(context).inflate(R.layout.layout_pu_recycler_item, parent, false));
    }

    @Override
    public void onBindViewHolder(PuViewHolder holder, int position) {
        switch (position % 3) {
            case 1:
                Glide.with(context).load("https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fattachments.gfan.com%2Fforum%2F201501%2F15%2F1" +
                        "05418z33cyjacahzodgc3.jpg&refer=http%3A%2F%2Fattachments.gfan.com&a" +
                        "pp=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg").into(holder.imageView);
                break;
            case 2:
                Glide.with(context).load("https://ss1.baidu.com/9vo3dSag_xI4khGko9WTAnF" +
                        "6hhy/zhidao/pic/item/4610b912c8fcc3ce1a3113699045d688d53f20f3.jpg").into(holder.imageView);
                break;
            default:
                Glide.with(context).load("https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fb-ssl.duitang.com%2Fuploads%2Fblog%2F201307%2F" +
                        "23%2F20130723121038_WxiVJ.jpeg&refer=http%3A%2F%2Fb-ssl.duitang.com&app" +
                        "=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg").into(holder.imageView);
                break;
        }
    }

    @Override
    public int getItemCount() {
        return 21;
    }

    static class PuViewHolder extends RecyclerView.ViewHolder {

        private ImageView imageView;

        public PuViewHolder(View itemView) {
            super(itemView);
            imageView = itemView.findViewById(R.id.image_asd);
        }
    }
}

运行效果 ​

事件 ​

上文也提到过 RecyclerView 并没有针对 item 来专门指定事件监听的方法。但是我们可以自己写一个接口,然后去实现这个接口,最后进行接口回调。(其实所谓的接口回调就是利用了面向对象的多态性,子类可以类型提升为父类的类型,父类强制转换成子类。)这样的目的目前是可以省去你在自己的 Adapter 类中频繁的修改代码,同时也降低的代码的耦合性。

现在我们以示例 2 的代码来举例。在下面的代码中,我们需要加载网络图片,那加载网络图片的时候肯定是需要得到它的组件。所以,我们在加载网络图片之后可以设置其点击的监听事件。以下我设置了两个事件,一个短按,一个长按。

事先在内部类中写好两个接口,并且利用该类型声明好成员变量。代码如下

java
public class GridRecyclerViewAdapter extends RecyclerView.Adapter<GridRecyclerViewAdapter.GridViewHolder> {

    private Context context;
    private ItemOnClickListener clickListener; // 短按事件
    private ItemOnLongClickListener longClickListener; // 长按事件

    // 构造方法,一个用于传递 Activity 类,一个用于传入一个已实现的该接口的点击类,另一个用于传入一个已实现的该接口长按的点击类
    public GridRecyclerViewAdapter(Context context, ItemOnClickListener clickListener, ItemOnLongClickListener longClickListener){
        this.context = context;
        this.clickListener = clickListener;
        this.longClickListener = longClickListener;
    }

    ......

    @Override
    public void onBindViewHolder(GridRecyclerViewAdapter.GridViewHolder holder, final int position) {
        // 加载网络图片
        Glide.with(context).load("http://www.topacg.com/wp-content/uploads" +
                "/2020/03/frc-11c619718c036bf579c246cdd07e6d77.jpeg").into(holder.imageView);
        holder.textView.setText("灶门祢豆子");
        // 短按事件
        holder.imageView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                // 短按事件接口回调
                clickListener.click(v, position);
            }
        });
        // 长按事件
        holder.imageView.setOnLongClickListener(new View.OnLongClickListener() {
            @Override
            public boolean onLongClick(View v) {
                // 长按事件接口回调
                return longClickListener.click(v, position);
            }
        });
    }

    ......

    /**
     * 点击事件
     */
    interface ItemOnClickListener{
        void click(View v, int position);
    }

    /**
     * 长按点击事件
     */
    interface ItemOnLongClickListener{
        boolean click(View v, int position);
    }

}

然后在 Activity 类中实现短按和长按的类,将其实例化传入构造方法中

java
public class GridRecyclerViewActivity extends AppCompatActivity {

    private RecyclerView recyclerView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_grid_recycler_view);

        recyclerView = findViewById(R.id.recycler_view_grid);
        recyclerView.setLayoutManager(new GridLayoutManager(this, 3));
        recyclerView.setAdapter(new GridRecyclerViewAdapter(this, new ClickListener(), new LongClickListener()));
    }

    ......

    // 实现短按的点击事件接口
    private class ClickListener implements GridRecyclerViewAdapter.ItemOnClickListener {
        @Override
        public void click(View v, int position) {
            Toast.makeText(GridRecyclerViewActivity.this, "我是祢豆子 " + (position + 1) + " 号", Toast.LENGTH_SHORT).show();
        }
    }

    // 实现长按的点击事件接口
    private class LongClickListener implements GridRecyclerViewAdapter.ItemOnLongClickListener {
        @Override
        public boolean click(View v, int position) {
            ImageView imageView = v.findViewById(R.id.header);
            Glide.with(GridRecyclerViewActivity.this).load("http://pic.17qq.com/img_qqtouxiang/87450489.jpeg").into(imageView);
            Toast.makeText(GridRecyclerViewActivity.this, "嘻嘻,偷偷抱走" + (position + 1) + "号祢豆子", Toast.LENGTH_SHORT).show();
            return true;
        }
    }

}

最后的效果如下,没错,又是我可爱的祢豆子还有善逸拿来举例😝😝😝

后记 ​

项目的代码都在 AndroidStudy 的 github 仓库中。

本日志对应的代码:点我进入

Android 入门篇之 Dialog 的使用
R 对象突然消失的灵异事件
